TP5200 1A升压双串锂电池 充电IC

产品特性| Product Features

TP5200是一款开关升压型双串8.4V锂电池充电管理芯片。其ESOP8的封装以及简单的外 围电路,使得TP5200非常适用于便携式设备的大电流充电管理应用。

TP5200对电池充电分为涓流预充、恒流、恒压三个阶段,恒流充电电流可通过外部电阻 调整。TP5200内置功率PMOSFET,同步外置NMOS管,同步开关结构使其具有极少的外围器件, 有效减少方案尺寸,降低BOM成本。


详细介绍| Details

特性

 同步开关升压充电

 升压充电效率90%

 外部可编程充电电流,0.1A--1A

■  电源自适应功能,可适用太阳能适配器

 红绿LED充电状态指示

 芯片温度保护,过流保护,过压保护等

■  电池温度保护、短路保护

 开关频率650KHz

 小于1%的充电电压控制精度

 涓流、恒流、恒压三段充电,保护电池

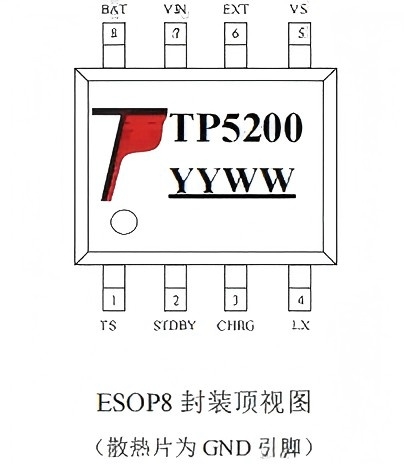

 采用ESOP8封装



绝对最大额定值

 静态输入电源电压(VIN):20V

 BAT0V~9V

 BAT 短路持续时间:连续

 最大结温:120℃

 工作环境温度范围:-20℃~85℃

 贮存温度范围:-30℃~125℃

 引脚温度(焊接时间 10 ):260℃

 应用

 双节锂电池/锂离子电池充电
